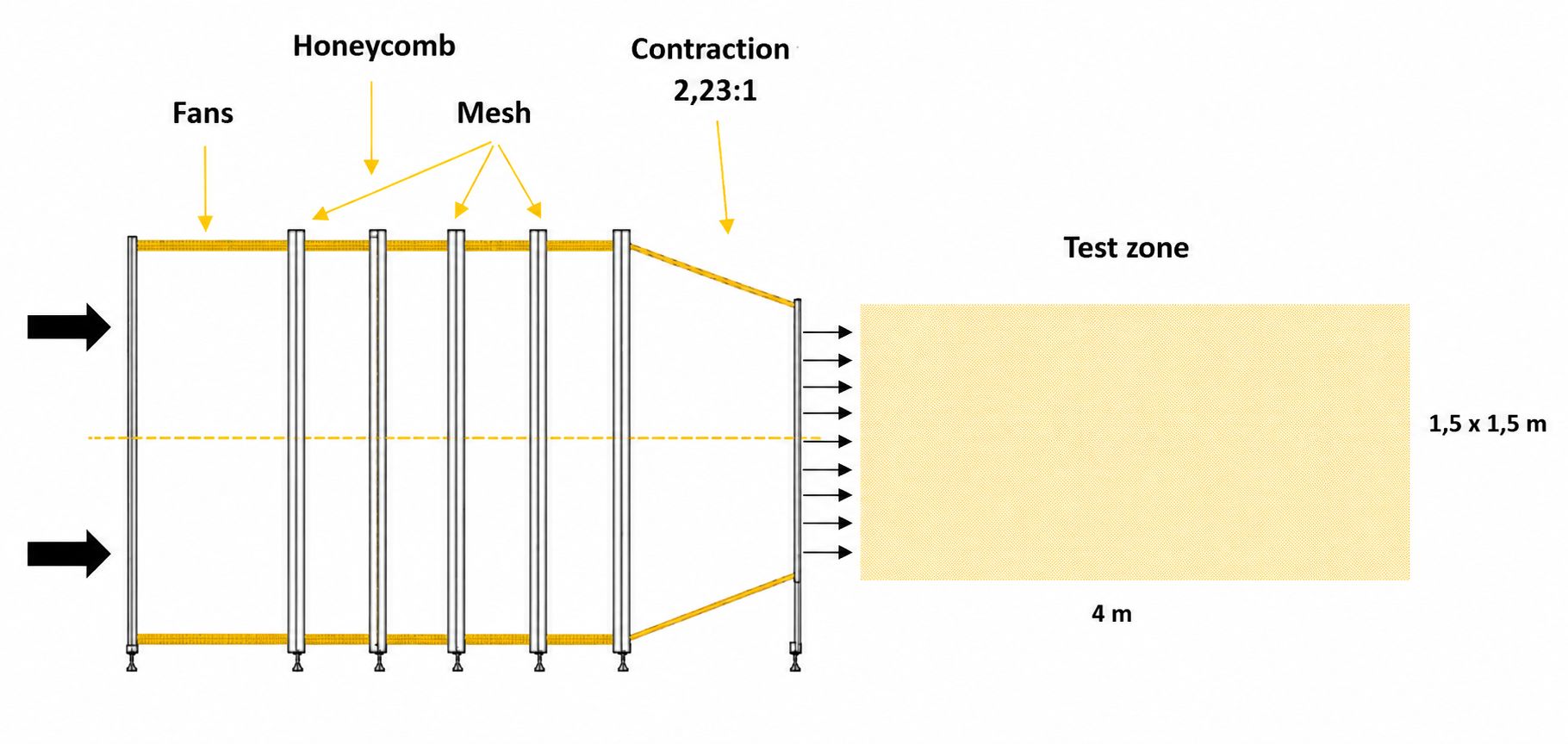

El túnel de vent 4Winds s’utilitza en activitats de recerca i desenvolupament, transferència de tecnologia, formació i difusió. Es tracta d’un túnel de vent de circuit obert amb una secció de test de 1,5 x 1,5 x 4 metres, protegida dins una gàbia de seguretat. Disposa de 4 motors que generen velocitats d’aire de fins a 15 m/s, amb uns nivells de turbulència inferiors al 1% en la secció central (0,8 x 0,8 m). Està equipat amb aparells de mesura de la velocitat de l’aire (tubs de Pitot) i de forces en els 3 eixos (cel.les de càrrega) així com sistemes de visualització de fluxos (fum i llana).
Aplicacions
Projectes de recerca i desenvolupament
Estudis per a empreses
Doctorats
Treballs de fi de màster, fi de grau i treballs de recerca de batxillerat
Activitats de difusió
Especificacions
Impulsió: 4 motors axials de potència 7,5 kW cadascún i 4 ventiladors amb pales de diàmetre 1m
Contracció 1,5:1
Secció de sortida: 1500 x 1500 mm2
Secció de flux uniforme 1200 x 1200 mm2
Velocitat de treball: entre 5 i 15 m/s
Zona d’experimentació: longitud 4 metres, protegida amb gàbia de seguretat
Nivell de turbulència de fins a l'1% en una secció central de 0.8m x 0.8m
Relació de blocatge: àrea frontal no superior a 0,25 m2
Equips de mesura i visualització
Velocitat de l’aire: tubs de Pitot
Forces en els 3 eixos per a la mesura de la resistència, sustentació i força lateral
- cel·les de càrrega unidimensionals Burster 8523 (0 a 20 N)
- cel·la de càrrega tridimensional Changzhou T502B (0 a 50N)
Sistema d’adquisició de dades NI USB 6009
Visualització per injecció de fum
Visualització amb fils de llana
Altres
Es disposa de
Ales d’avió amb diferents perfils NACA
Aerogeneradors d’eix vertical
Maquetes d’automòbils
Impressora 3D per a la impressió d’altres materials
Capacitat per a l’elaboració de muntatges a mida
Contacte
Per qualsevol petició, contactar amb Lluís Vázquez (lluis.vazquez@urv.cat), tel. +34 977 558 775
L’instal·lació es pot visitar (prèvia sol·licitud)
Ubicació
Laboratoris del Departament d’Enginyeria Mecànica
Campus Sescelades
Av. Països Catalans, 26
43007 Tarragona
